汎用トランジスタによるスイッチング

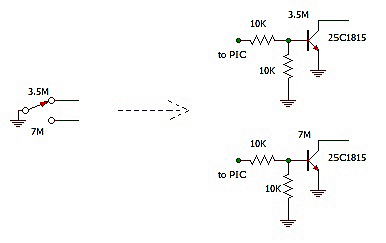

トグルスイッチで切り替える方法を
PICマイコンから制御する方法に変更する場合の結線の
仕方です。
ベースに付いている10KΩはなくてもいいかと思いますが
ノイズなどの微少電圧で誤動作しないように
10KΩ程度でアースしておくと動作が安定するでしょう。
またシリーズに入っている10KΩは１K〜10K程度で
いいでしょう。トランジスタに流れ込む電流制限用です。
PIC側からの電圧は0.6V以上あれば
トランジスタが(コレクターからエミッタに電流が流れ）
スイッチオンになります。
